2、測量、控制溫度范圍：-45～85℃測溫精度：±1℃；其中0～25℃測溫精度：±0.5℃； 溫度顯示分辨率0.1℃；

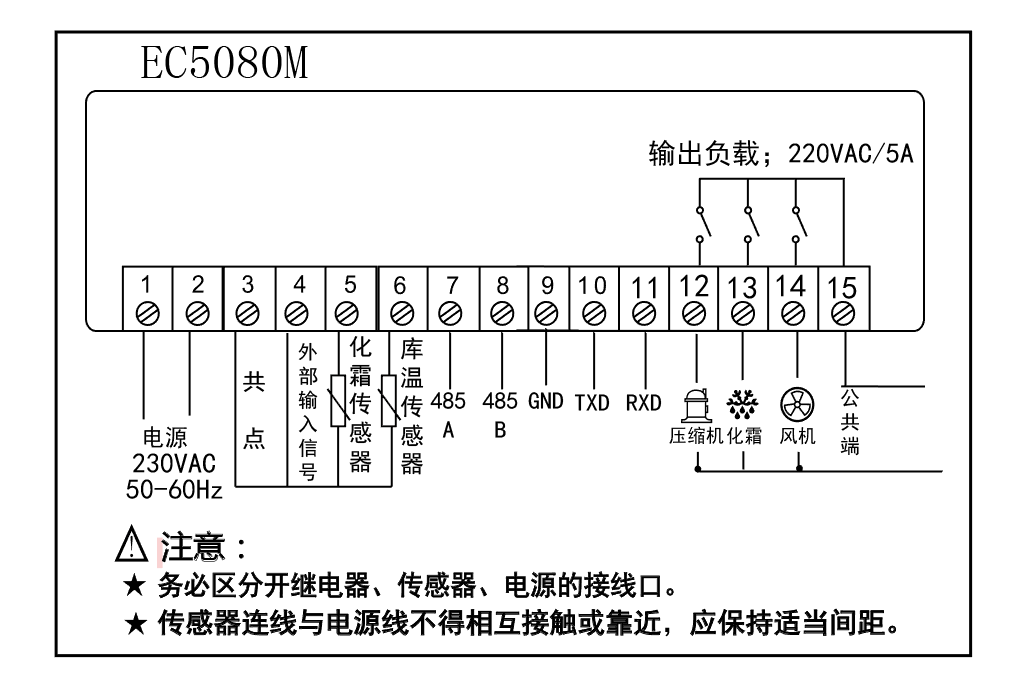

3、制冷、化霜、風機輸出觸點容量：5A/220VAC

4、2路傳感器輸入，傳感器類型：NTC（10KΩ/25℃，B值3435K）

5、1路開關量輸入，用途：設定為保護信號，比如壓力開關等的保護輸入，閉合為正常，斷開則保護停機，顯示提示代碼EP。

6、1路RS485接口通訊或1路TTL接口通訊，同時存在，但是兩者不能同時使用；

7、工作環境溫度：-15℃～60℃

8、工作環境濕度：20%～85% 不可結露

運行指示燈狀態表

按鍵說明

強制化霜鍵；                       ▲   上調鍵；

鎖鍵；                                  設置鍵；

電源鍵；                           ▼   下調鍵；

操作及參數說明

控制器在鎖定狀態下，按住“鎖鍵”5秒鐘后，可以將鎖定的控制器解鎖，同時“鎖定”指示燈滅；控制器在非鎖定狀態下，按住“鎖鍵”5秒鐘后，可以將控制器上鎖，同時“鎖定”指示燈亮；控制器在無任何按鍵動作30秒后自行鎖定。

    用戶菜單設置：在非鎖定狀態下運行時，按下并立即松開“設置”鍵，顯示窗顯示“F1”時，則表明進入用戶菜單設置。按“▲鍵”或“▼鍵”可轉換參數代碼項；按下并立即松開“設置”鍵顯示相應的參數值，按“▲鍵”或“▼鍵”進行參數調整，按住“▲鍵”或“▼鍵”不放，可以進行參數快速調整；按住“設置”鍵3秒保存所修改的參數數值，返回顯示參數代碼。

  系統菜單設置：在非鎖定狀態下運行時，按住“設置”鍵持續5秒以上至顯示窗顯示“F1”時，則表明進入系統菜單設置。按“▲鍵”或“▼鍵”可轉換參數代碼項；按下并立即松開“設置”鍵顯示相應的參數值，按“▲鍵”或“▼鍵”進行參數調整，按住“▲鍵”或“▼鍵”不放，可以進行參數快速調整；按住“設置”鍵3秒保存所修改的參數數值，返回顯示參數代碼。

  在參數設置狀態下按住“設置”鍵持續3秒以上或30秒內無按鍵動作，則退出參數設置狀態。

用戶菜單：

系統參數：

“強制化霜”鍵說明：

在運行狀態下，非鎖定時，化霜時間設置不為0時，在非化霜狀態下且化霜傳感器溫度小于所設定的化霜停止溫度時，按住“強制化霜”鍵持續5秒以上可進入強制化霜狀態，化霜指示燈亮。

 在運行狀態下，非鎖定時，化霜時按住“強制化霜”鍵5秒以上則可退出化霜狀態，化霜指示燈滅。

“電源”鍵說明：

在開機狀態下，持續按住“電源”鍵3秒關機，顯示窗顯示“OFF”,關閉所有輸出；在關機狀態下，持續按住“電源”鍵3秒開機，進入工作狀態。

蜂鳴器報警消音說明：

在運行狀態下，按下并松開任意鍵，可消除本次蜂鳴器報警聲響；

“▼”鍵說明：

在運行狀態下，非鎖定時，持續按下“▼”鍵3秒，顯示窗顯示化霜傳感器溫度，3秒后自動退出。

功能控制輸出

1）壓縮機控制

壓縮機啟動條件（同時滿足下述條件）：

a）、壓縮機延時超過設定的壓機延時時間；

b）、非化霜、非化霜滴水狀態下庫溫≥設定的開機溫度時或熱氣化霜時；

壓縮機關閉條件（滿足下述任一條件）：

a）、庫溫≦設定的停機溫度時；           b）、電熱化霜開始時；

c）、熱氣化霜結束時；                   d）、風除霜開始時；

2）化霜控制

化霜啟動條件（同時滿足下述條件）：

a）、化霜時間設置不為0時；

b）、化霜傳感器溫度小于所設定的化霜停止溫度；

c）、化霜周期設定的時間到，或強制化霜開始；

化霜結束條件（滿足下述任一條件）：

a）、化霜時間設置為0時；

b）、化霜運行時間結束；

c）、化霜溫度高于化霜停止溫度；

d）、化霜時按“強制化霜”鍵結束化霜；

采用熱氣化霜前，壓縮機先停機，延時后再啟動化霜，保證機組系統的穩定性。熱氣除霜后，化霜滴水設置大于2分鐘，化霜滴水結束后，壓縮機才可以在滿足條件的情況下啟動。

3）風機控制

詳見菜單說明；解釋如下：

4）報警

控制器有一路獨立蜂鳴器警音輸出。在運行狀態下，當發生傳感器故障、傳感器溫度超溫報警時，蜂鳴器響。按下并松開任意鍵，可消除本次蜂鳴器報警聲響；

5）遠程控制

遠程編程型程序，是通過PLC或者上位機通訊來控制繼電器輸出，沒有自己邏輯程序。

故障代碼功能表

RS485 通訊協議

總則：

硬件接口 標準RS-485 接口 (接口電壓 +5V)

波特率 9600

數據位 8 位

停止位 1 位

校驗位 none

協議：

1. 上位機讀取設定參數數據

數據格式:

(備注：設備每個參數獨立分配一個地址，均為16bit 類型數據。)

2. 下位機回復設定參數數據

數據格式:

3. 上位機修改下位機參數

數據格式:

(備注：設備每個參數獨立分配一個地址，均為16bit 類型數據。)

4. 下位機回復參數修改，與接收數據一致

數據格式:

5. 上位機讀取狀態值

數據格式:

(備注：設備每個參數獨立分配一個地址，均為16bit 類型數據。)

6. 下位機回復當前狀態值

數據格式:
